 Nauka » Astronomia » Budujemy własny teleskop

Materiały i stanowisko pracy
Autor tekstu:

Materiały

Materiały można zamawiać osobno, jednak bardziej ekonomicznym posunięciem jest zakup całego zestawu do szlifowania i polerowania zwierciadła, gdyż wtedy płacimy tylko jeden raz za przesyłkę. Z reguły zestawy takie zawierają:

  1. Krążek wykonany ze szkła lub Pyrexu (szkła borokrzemowego) o średnicy 203 mm, z którego będzie wykonane zwierciadło. Pyrex jest bardziej stabilny termicznie, będzie więc mniej podatny na wpływ chwilowych zmian temperatur. Krążek powinien mieć grubość około 35 mm. Minimalną grubość dla zwierciadła określa formuła: R4 / e2 ≤ 1000 (R = promień zwierciadła, c = grubość, obie wartości mierzone w centymetrach). W artykule dla uproszczenia element ten nazywam zawsze „zwierciadłem"
  2. Krążek ze szkła o średnicy 203 mm, który posłuży nam jako narzędzie do szlifowania. W artykule element ten nazywany jest „krążkiem".
  3. Proszki ścierne niezbędne do szlifowania i polerowania (mogą różnić się w zależności od dostawcy):
    - węglik krzemu (karborund) — SiC, rozmiar ziaren: #80 — 0.45 kg, #120 — 0.25 kg, #180 — 0.25 kg, #220 — 0.25 kg (w przypadku karborundu, im mniejszy numer, tym większe ziarna),
    - biały tlenek glinu (korund) — Al2O3 - rozmiar ziaren: #25 — 0.12 kg, #20 — 0.12 kg, #15 - 0.12 kg, #9 — 0.12 kg, #5 — 0.12 kg (w przypadku korundu, im mniejszy numer, tym mniejsze ziarna),
    - różowy tlenek ceru — CeO2 — 0.12 kg — jak najdrobniejsza odmiana.
  4. Średniej twardości lub twardy lepik burgundzki, lub ewentualnie czysty lepik budowlany — 0.45 kg.
  5. Kamień dentystyczny — 2 kg.

Ponadto potrzebne będą:

  1. szczelinomierz
  2. metalowa linijka
  3. delikatna osełka lub końcówka szlifierska montowana w wiertarce elektrycznej
  4. wysoki taboret (patrz niżej na opis stanowiska pracy)
  5. miska z wodą, w której zmieści się zwierciadło
  6. butelka z wodą, lub spryskiwacz do roślin
  7. gąbki, szmatki, ręczniki papierowe, chusteczki dezynfekujące nasączone alkoholem
  8. plastikowa łyżeczka
  9. permanentny cienkopis (typu Sharpie)
  10. taśma malarska, taśma Duct Tape
  11. folia aluminiowa, folia plastikowa
  12. aluminiowa puszka po kawie lub stary garnek
  13. żyletki
  14. tani wskaźnik laserowy, najlepiej od razu z diodą LED.

Stanowisko pracy

Miejsce pracy powinno być czyste - ostatnią rzeczą jaką chcemy zobaczyć po kilkunastu godzinach pracy to zadrapanie na zwierciadle z powodu drobin piachu, które dostały się na powierzchnię zwierciadła. Należy zadbać również o dobre oświetlenie, dostęp do wody, jak i możliwość łatwego posprzątania po sobie.

Stanowisko pracy powinno być przede wszystkim stabilne. Podczas początkowego szlifowania, naciskamy na krążek praktycznie całym ciężarem ciała. Najlepiej jest również mieć możliwość swobodnego chodzenia wokół stanowiska pracy, jeśli jednak nie masz takiej możliwości, praca zostanie trochę zmodyfikowana. Podstawę pracy można wykonać z beczki wypełnionej piaskiem, wokół której będzie można łatwo chodzić. Ewentualnie można wykonać obrotową podstawę drewnianą umieszczaną na stole. Ja użyłem wysokiego taboretu przytwierdzonego do pudła na narzędzia, obciążonego dodatkowo kamieniami. Wysokość stanowiska pracy powinno dobrać się tak, aby szlifowanie było komfortowe — zwykle nieco poniżej pasa. Należy być ostrożnym — twarde powierzchnie, ostre krawędzie to wrogowie zwierciadła. Zbicie lub pęknięcie krążka to również wielki kłopot.

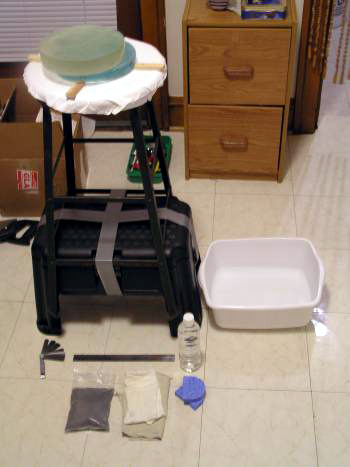

Rycina 10. Przykładowe stanowisko pracy. Raz otwarty proszek trzymamy z dala od proszków drobniejszych.

Oprócz beczki i powyższego przykładu można np. użyć wiadra i wlać do niego cement, wkładając w środek słup na którym umieszczona jest podstawa. Niektórzy wolą używać obrotowej podstawy przymocowanej do stołu, zamiast chodzić wokół stanowiska pracy. Podstawę pokrywamy grubą ceratą, kładziemy na niej krążek i zaznaczamy jego obrys. Wokół obrysu należy następnie przybić cztery drewniane zastawki rozmieszczone co 90 stopni, tak jak na zdjęciu poniżej. Bardzo ważnym jest też wyłożenie czegoś miękkiego pod zwierciadłem, np. grubej tkaniny, aby amortyzować je podczas szlifowania. Zapobiega to ryzyku wystąpienia astygmatyzmu, poważnej wady figury zwierciadła. Nie jest to konieczne w pierwszych fazach szlifowania, kiedy to krążek, nie zaś zwierciadło, znajduje się pod spodem. Zarówno krążek jak i zwierciadło potrzebują trochę luzu pomiędzy zastawkami, tak aby można było je swobodnie wyciągać.



Rycina 11. W późniejszych fazach szlifowania, kiedy zwierciadło będzie znajdowało się na dole, należy je zamortyzować, np. pianką lub tkaniną. Na zdjęciu widoczny jest krążek.
