 Nauka » Astronomia » Budujemy własny teleskop

Wykonanie polerownika [1]
Autor tekstu:

Aby kontynuować pracę konieczne jest wykonanie nowego narzędzia — polerownika. Krążek szklany jest zbyt twardy do tego celu i potrzebna jest powierzchnia, która jeszcze dokładniej dopasuje się do profilu zwierciadła. Materiałem tym jest lepik, najlepiej lepik burgundzki wykonany z żywicy drzewnej. Można użyć również lepiku budowlanego, ale najlepiej bezpośrednio od producenta, stanowczo odradzam pożyczanie lepiku z budowy - nawet jedno ziarno piachu podstępnie zatopione w masie powyrzyna rysy na powierzchni zwierciadła, pieczołowicie dopieszczonej podczas wygładzania.

Ważna jest twardość lepiku, o czym przekonałem się na własnej skórze. Pierwszy polerownik rozpłynął mi się po kilku godzinach pracy, gdyż polerowanie wykonywałem w ogrzewanej piwnicy, gdzie temperatura była zbyt wysoka. Dlatego też zamówiłem twardszy lepik i okazał się odpowiedni to tych warunków. Jeśli więc planujesz polerować w ciepłym pomieszczeniu lub np. w szopce latem, relatywnie twardy lepik będzie dobry. Polerowanie w nieogrzewanej piwnicy zimą będzie wymagało lepiku bardziej miękkiego.

Zanim zaczniemy. Roztopiony lepik jest bardzo gorący i jest źródłem trujących i podrażniających oparów. Zapalony lepik będzie bardzo trudny do ugaszenia i zacznie potwornie kopcić. Przy wykonywaniu polerownika powinno nosić się odzież ochronną, rękawiczki i przebywać w dobrze wietrzonym pomieszczeniu lub na dworze. Wszystkie poniższe czynności wykonujecie na własną odpowiedzialność. Lepik burgundzki nie cuchnie tak jak lepik budowlany, można nawet powiedzieć, że posiada przyjemną, żywiczną woń. Jest jednak równie brudzący i szkodliwy.

Wykonanie polerownika wymaga dobrego zorganizowania i opanowania. Są dwa sposoby wykonania polerownika. Szkoła francuska, na czele z Texereau [ 1 ], proponuje wylewanie lepiku do formy i wycinanie poszczególnych sześcianów, po czym przyklejanie ich na powierzchnię krążka używanego do szlifowania i wygładzania. Metoda „amerykańska", którą przedstawiam poniżej jest łatwiejsza dla osób wykonujących zwierciadło po raz pierwszy i nie pozbawia nas krążka, który może się jeszcze przydać.

Przygotowujemy materiały potrzebne do wykonania polerownika:

  • sproszkowany kamień dentystyczny 2kg
  • lepik burgundzki/budowlany 0.45 kg
  • puszka po kawie
  • elektryczna kuchenka, ewentualnie kuchenka turystyczna na własne ryzyko
  • kijek do mieszania, plastikowa łyżka
  • taśma malarska, szeroka na 5 cm, taśma Duct Tape
  • żyletka
  • metalowa linijka
  • podłużny kawałek z grubego plastiku szeroki na co najmniej 5 cm, zdolny do objęcia zwierciadła
  • folia plastikowa, folia aluminiowa
  • terpentyna
  • wazelina
  • odrobina tlenku ceru wymieszana z wodą w butelce

Wykonanie podstawy

Podstawę powinno się wykonać zaraz po skończeniu pracy z proszkiem SiC #220, aby ewentualne zarysowania można było łatwo usunąć. Do wytworzenia podstawy polerownika potrzebne nam będzie zwierciadło jako forma. Czyste zwierciadło smarujemy wazeliną, tak aby pokryć równomiernie całą powierzchnię, następnie pokrywamy folią plastikową. Wazelina chroni powierzchnię od porysowania podczas nakładania masy kamienia dentystycznego do formy. Wokół zwierciadła owijamy ciasno pas z mocnego plastiku i zamykamy uformowaną tak tamę mocną taśmą Duct Tape. Od środka tamy zaznaczamy cienkopisem odległość 4 cm od powierzchni krawędzi zwierciadła.

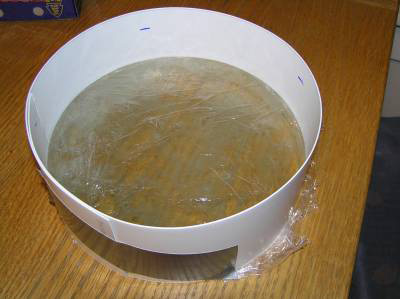

Rycina 25. Zwierciadło pokryte wazeliną i folią plastikową należy otoczyć tamą i zaznaczyć wysokość do której będziemy wylewać podstawę polerownika.

W wiadrze lub misce mieszamy 2 kg kamienia dentystycznego z ok. pół litra wody. Wodę należy dolewać powoli, masa powinna mieć formę jednolitej pasty na tyle gęstej, aby nie można było jej przelewać. Urobioną masę nakładamy łyżką do formy, nie powinna ona osiadać sama z siebie. Do przenoszenia pasty można użyć również plastikowego kubka. Po umieszczeniu całej masy, bierzemy formę w obie ręce i wprowadzamy ją w drgania, nie odrywając jej od podłoża. Obracamy następnie formę w rękach po czym kontynuujemy potrząsanie i obracanie do czasu, kiedy masa wypoziomuje się i wszystkie bąble powietrza wypłyną na powierzchnię, co jest widoczne na zdjęciu poniżej.


Rycina 26. Masę przekładamy do formy i potrząsamy nią tak długo, aż wszystkie bąble wypłyną na powierzchnię, tak jak widać to na fotografii po prawej. Jeśli nie chcesz stracić wiadra, wlej do niego wody zaraz po użyciu.

Po 5 minutach sprawdź twardość kamienia, nie powinien on twardnieć dłużej niż 15 minut. Po tym czasie usuwamy tamę i ostrożnie rozsuwamy zwierciadło i nowo uformowaną podstawę, którą kładziemy na folię aluminiową.

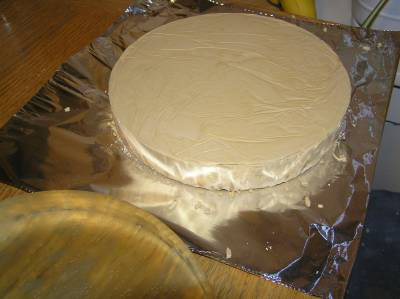

Rycina 27. Świeżo uformowana podstawa polerownika. Jej ostre krawędzie można złagodzić osełką. Linie na powierzchni to odcisk od zagiętej folii plastikowej, których nie trzeba koniecznie usuwać.

Gotową podstawę pozostawiamy leżącą na kilka godzin. Po około 30 minutach podstawa zrobi się gorąca, co jest normalnym procesem podczas twardnienia kamienia dentystycznego. W międzyczasie bierzemy odrobinę lepiku i kruszymy go na proszek po czym mieszamy z terpentyną. Po ostygnięciu podstawy nacieramy ją kilkakrotnie tą miksturą i pozostawiamy w temperaturze pokojowej przez noc. Terpentyna jest materiałem łatwopalnym i strasznie śmierdzi, polecam więc pracę w rękawiczkach i kiedy reszta domowników wyjechała gdzieś na weekend. Następnego dnia wkładamy podstawę do piekarnika i nastawiamy na 200°C na 4-5 godzin. Po tym 'zapiekaniu' i ostudzeniu możemy przystąpić do dalszej części wykonania polerownika.

Podstawę polerownika można wykonać również z gipsu, jednak trzeba go będzie pokryć klejem epoksydowym, aby uniknąć nasiąkania wodą i uniknięcia odpadania okruchów. Kamień dentystyczny jest już wodoodporny i na tyle miękki, że ewentualne okruchy nie porysują powierzchni polerowanego zwierciadła.

Do puszki po kawie lub starego garnka kruszymy lepik. Najlepiej nie wyciągać lepiku z opakowania i uderzać młotkiem do skruszenia. Wokół podstawy polerownika przymocowujemy taśmę maskującą, owijając podstawę dwa razy. Tak uformowana tama powinna mieć co najmniej 2 cm.


Rycina 28. Po lewej lepik burgundzki skruszony do puszki, po prawej podstawa z tamą z taśmy malarskiej. Do puszki przytwierdzone jest niewielkie imadło, aby utrzymać ją bez problemu, gdy lepik zostanie roztopiony i blacha się stanie się gorąca.

Zanim rozpoczniemy topienie lepiku, należy nieznacznie podgrzać zwierciadło. Niektórzy używają do tego ciepłej wody, jednak wystarczy zwykła lampka biurkowa. Należy jednak być ostrożnym, aby zwierciadła nie przegrzać. Powinno ono mieć temperaturę nieco wyższą od dłoni.

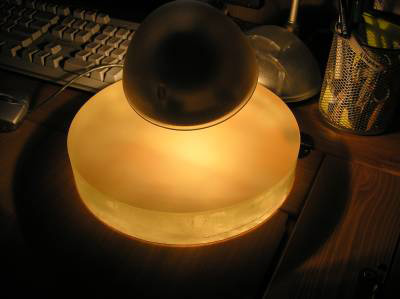

Rycina 29. Podgrzewanie zwierciadła. Żarówka nie powinna znajdować się zbyt blisko, aby zwierciadła nie przegrzać. Szkło typu Pyrex nagrzewa się i stygnie powoli.

Umieszczamy podstawę na stanowisku do szlifowania i nacieramy ją terpentyną, co zapewni mocne związanie z lepikiem. Rozpoczynamy powolne podgrzewanie lepiku, nie można doprowadzić go do wrzenia, gdyż traci on wtedy swoje właściwości. Warto ściągnąć co jakiś czas puszkę z kuchenki i zamieszać kołysząc ją na boki, gdyż okruchy lepiku przy samym dnie topią się szybciej niż te na powierzchni. Gdy w końcu cały lepik w puszce ma konsystencję gęstej zupy, bardzo wolno wlewamy go na środek podstawy unikając powstawania bąbli. Po wlaniu całego lepiku należy poprzebijać bąble, które pokażą się na powierzchni.

Rycina 30. Lepik należy wlewać bardzo wolno, ewentualne bąble powietrza można poprzebijać np. plastikową łyżeczką.

Po wlaniu całej zawartości puszki czekamy około 10-15 minut aż lepik stanie się nieco twardszy. Czas ten może wydłużyć się w przypadku bardziej miękkiego lepiku. Co jakiś czas można sprawdzać twardość powierzchni. Należy odwinąć nieco taśmy odsłaniając bok wlanego lepiku i zobaczyć czy nie wypływa on na bok. Taśmę zdzieramy stanowczymi i szybkimi ruchami, inaczej lepik będzie ciągnął się jak cukierek toffi.


Rycina 31. Zdzieranie taśmy musi odbywać się gwałtownie. Jeśli lepik zaczyna wypływać na boki, należy jeszcze poczekać.

Poniższe kroki należy wykonać w miarę szybko. Po zdarciu całej taśmy smarujemy ciepłe zwierciadło emulsją CeO2 i kładziemy bez nacisku na lepik. Obracamy zwierciadło kilka razy, po czym zdejmujemy i odkładamy na bok. Bierzemy do ręki metalową linijkę i mocno naciskając wykonujemy serie podłużnych i poprzecznych rowków formując sześciany polerownika. Nie należy dociskać linijki do samej podstawy. Najważniejszą sprawą w tym procesie jest wykonanie asymetrycznego polerownika. Jest to konieczne, aby uniknąć deformacji powierzchni zwierciadła wynikłych z jego regularnego kształtu.


Rycina 32. Na początku wykonywanie rowków może iść topornie, dobrze jest też podgrzać linijkę dla łatwiejszej pracy. Najważniejszym jest utrzymanie asymetryczności polerownika, na ilustracji po prawej widać, że układ sześcianów jest przesunięty wobec środka w prawo i do góry. Na środku polerownika nie mogą ani krzyżować się rowki, ani nie powinien być to środek sześcianu. Polerownik po prawej jest wytworzony z twardszego lepiku niż ten po lewej, stąd ciemniejszy kolor. Zdjęcie było wykonane pod koniec polerowania — można zauważyć, że zewnętrzne sześciany zostały bardziej „rozciągnięte" ku krawędziom.


1 2 Dalej..

 Po przeczytaniu tego tekstu, czytelnicy często wybierają też:
Polerowanie zwierciadła
Figuryzacja zwierciadła - niezbędna teoria


 Przypisy:
[ 1 ] Jean Texereau, How to Make a Telescope, Second Edition, wydawnictwo Willmann-Bell, Inc., ISBN 0-943396-04-2. Wydawca zezwala na reprodukcję, tłumaczenie i modyfikację ilustracji tylko na zasadzie fair use, czyli w celach edukacyjnych i niedochodowych. Szczegóły tego prawa można przeczytać w sekcjach 107 i 108 dokumentu United States Copyright Act.
